Система управления (АСУ ТП)

Контактный телефон для консультаций: +38 (044) 206 52 28

Когенерационные установки MWM всех серий комплектуются системой автоматического контроля и защит работающих механизмов и узлов, контроля частоты вращения, состояния рабочих жидкостей и других важных параметров. Для этих целей фирма MWM поставляет АСУ ТП собственной разработки:

  • систему общего электронного управления TEM EVO
  • систему удалённой визуализации MWM-SCADA.

TEM EVO

Система электронного управления Total Electronic Management (TEM) осуществляет контроль и мониторинг всех функций и собственных нужд газопоршневого двигателя, электрогенератора, теплообменного и вспомогательного оборудования. Система обеспечивает эффективную нагрузку, эксплуатационную надежность, простоту и удобство в работе.

Основные характеристики системы электронного управления TEM:

  • Общая система для двигателей от TCG 2016 до TCG 2032;
  • Измерение, сбор, архивирование и визуализация всех параметров работы когенерационной установки;
  • Автоматическое выполнение программы пуска и останова установки;
  • Регулирование состава смеси газ/воздух и, тем самым, оптимизация процесса сгорания;
  • Интегрированная цифровая регулировка числа оборотов и мощности;
  • Индивидуальный контроль каждого цилиндра;
  • Регулирование по детонации для каждого цилиндра по максимальной возможной мощности с наивысшим коэффициентом полезного действия при соблюдении предельно допустимых показателей выхлопа;
  • Мониторинг процессов и автоматическое управление вспомогательным оборудованием;
  • Функции оптимизации мощности и КПД;
  • Оптимизация эксплуатационных характеристик, в том числе, и при неблагоприятных условиях работы;
  • Мониторинг состояния агрегата с целью защиты двигателя от неразрешенных пограничных состояний, что гарантирует длительный срок службы;
  • Возможность интеграции в систему управления высшего уровня.

описание связей системы TEM Evo

Структурная схема системы TEM EVO

TEM мгновенно реагирует на изменения в составе газа и может быть адаптирована для различных видов топлива, а также обеспечить работу газопоршневого агрегата на двух видах газов (например: природный газ и биогаз с переключением между ними). В каждом цилиндре измеряется температура сгорания газа, которая является одним из решающих термодинамических параметров и непосредственно влияет на соотношение компонентов газовоздушной смеси. В случае использования газов с нестабильным компонентным составом, используется корректирующий импульс от газоанализатора.

С помощью устройства виртуализации системы управления, оснащенного полноцветным сенсорным дисплеем с русскоязычным интерфейсом, обеспечивается доступ ко всем функциям.

Функция архивирования обеспечивает регистрацию до 84 измеряемых значений. Контролируемые параметры сохраняются в цифровом формате в течение 30 дней. При этом возможен просмотр параметров работы агрегата как в табулярном, так и в графическом виде, с одновременным выводом до 18 кривых на одном графике. Система TEM-EVO фиксирует архивные данные в трех режимах:

  1. Архивирование по рабочему циклу, регистрация мгновенных значений в каждом рабочем цикле (один рабочий цикл равен двум оборотам коленвала);
  2. Архивирование за 6 минут, регистрация мгновенных значений ежесекундно;
  3. Архивирование за 40 часов, регистрация средних значений каждые 6 минут.

Собственная электронная система управления станцией обеспечивает работу в параллель до 5 агрегатов. Энергоблоки имеют высшую, 4-ю степень автоматизации.

Система электронного управления Total Electronic Management - TEM

MWM-SCADA

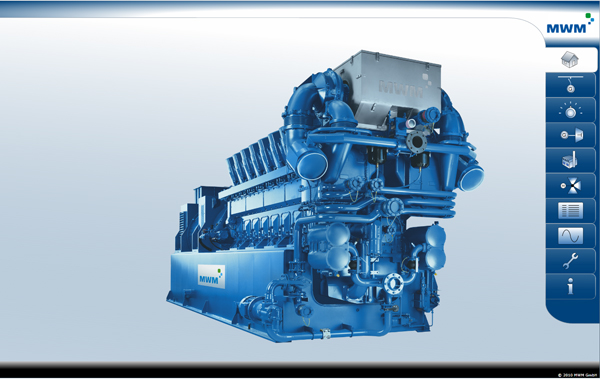

система визуализации MWM-SCADA

Онлайн демо-версия системы MWM-SCADA

Для осуществления дистанционного (удалённого) контроля и наблюдения за технологическими процессами когенерационных электростанций компании, MWM GmbH специально разработала систему MWM-SCADA (Supervisory Control And Data Acquisition - Диспетчерское управление и сбор данных).

Данная система является дополнением к входящей в состав газопоршневых электростанций MWM системе TEM (Total Electronic Management). Многофункциональный экран системы TEM монтируется на шкафе управления когенерационным агрегатом на расстоянии не более чем 100 м от двигателя. В случае, если заказчик желает дополнительно удалённо (на расстоянии более 100 метров) контролировать параметры работы электростанции (к примеру, на центральном диспетчерском щите), применяется данная система MWM-SCADA.

Система, в случае заказа, поставляется клиентам предустановленной ("прошитой") на промышленный ПК (IPC-сервер) и монтируется в центральный шкаф управления электростанцией. Клиентская часть MWM-SCADA реализована как веб-приложение и может быть запущена на любом персональном компьютере с браузером Internet Explorer или Mozilla FireFox и подключенном через локальную сеть Ethernet или Internet к IPC-серверу.

Система визулизации MWM-SCADA предоставляет следующие функции:

  • отображение положения и состояния элементов однолинейной электрической схемы объекта;
  • контроль состояния и параметров двигателя и электростанции в целом, а также генерируемой мощности;
  • отображение состояния всех узлов (ВКЛ / ВЫКЛ / НЕИСПРАВНОСТЬ, и т.д.);
  • отображение технологической схемы агрегата и её состояния в режиме реального времени;
  • эксплуатационный журнал с архивом всех сообщений системы управления, предупреждений и сообщений об ошибке;
  • отображение история состояния агрегата и установки в целом для последующего анализа режимов эксплуатации;
  • зона аварийной сигнализации на каждой странице интерфейса с выводом на экран актуального на данный момент информационного сообщения, предупреждения или сообщения об ошибке;
  • администрирование пользователей для управления их правами доступа к системе MWM-SCADA.

Онлайн демо-версия системы MWM-SCADA
